"error Data0" Lettura Dati Ecu

[brelto85]

Ciao a tutti,

Sto tentando di leggere la mia prima ECU
Ho un galletto v54 clone
La ecu è un EDC15C2 non so di che auto (ce l'aveva mio papà in officina)

Collego il gallo al pc con l'usb, collego i pinout della centralina con i fili in dotazione secondo lo schema presente nei documenti del galletto e infine collego l'alimentatore. poi accendo l'alimentatore e l'interruttore

Nella schermata del software del galletto si accende la sezione in verde di alimentazione (14V), selezione i driver (ho selezionato quelli della peugeout 206 che ha lo stesso codice della ecu) e faccio "Dati ECU"

Qui sento che il galletto "lavora" e dopo qualche secondo va in errore e dice "Inizio lettura dati....Error data0"
Ho provato anche con altri driver ma ho lo stesso risultato

Ciò è causa di, galletto scadente (molto probabile), sbaglio qualcosa nei cablaggi, driver o altro?



[70max]

Ciao Metti qualche foto del collegamento,



Se usi il cavo con il grigio che ha una resistenza stai sbagliando cavo

quello e per il boot delle edc 17



io quando leggo le edc 15 uso il cavo obd2 e mi collego con i pinout del pettine ecu

[brelto85]

Grazie della risposta..anche io sto collegando semplicemente i pinout secondo lo schema



In allegato le foto. spero siano visibili

[70max]

Ma i led lavorano quando fai dati ecu?

[brelto85]

Si, ne ho due (verde e rosso)

lampeggiano un paio di volte (velocemente) e poi mi da errore...

[70max]

Si dice in giro,

che alcuni di questi tool

non funzionano bene con le edc 15



se hai possibilità prova altra ecu poi in base l' esito

si può capire se è difettoso o altro

[brelto85]

ok, si infatti leggendo in giro ero abbastanza consapevole che c'erano poche probabilità di riuscita

Volevo solo capire se avevo eseguito le operazioni correttamente



Ho anche una Siemens SID 881 su cui provare ma non riesco a trovare gli schemi pinout

[sumi1]

Ciao Metti qualche foto del collegamento,



Se usi il cavo con il grigio che ha una resistenza stai sbagliando cavo

quello e per il boot delle edc 17



io quando leggo le edc 15 uso il cavo obd2 e mi collego con i pinout del pettine ecu

Ma che dici il cavo dalla fotto con ecu e giusto per leggere a banco.

[baba]

salve per leggere e scrivere un edc15 c2  psa al banco bisogno mettere in boot massa pin 24 della flash

Modificato 24 Dicembre 2014 da baba

[brelto85]

salve per leggere e scrivere un edc15 c2  psa al banco bisogno mettere in boot massa pin 24 della flash



A me era stato detto che non serviva mettere a boot e di provare semplicemente collegando i pinout

Potrei anche provare ma vorrei capire i ragionamenti alle spalle di queste decisioni...

[70max]

Ma che dici il cavo dalla fotto con ecu e giusto per leggere a banco.

Se vedi bene, quando ho parlato io non c' erano foto.



Infatti quando ho visto le foto non ho menzionato più i cavi.

[baba]

A me era stato detto che non serviva mettere a boot e di provare semplicemente collegando i pinout

Potrei anche provare ma vorrei capire i ragionamenti alle spalle di queste decisioni...

ma ai provato?

[brelto85]

Ciao, scusate ma sono stato via per le feste e non riuscivo a scrivere.

No non ho provato ma dato che vorrei capire le logiche, vorrei sapere il perchè provare in boot mode se con i soli pinout non riesco a leggerla

[PINOTUNING]

Ciao, scusate ma sono stato via per le feste e non riuscivo a scrivere.

No non ho provato ma dato che vorrei capire le logiche, vorrei sapere il perchè provare in boot mode se con i soli pinout non riesco a leggerla

la tua ecu è un edc15c2 oppure è questa ? perchè i pin out sono diversi una dall'altra

se non è questa non provare perchè rischi di bruciare la centralina

la tua ecu è un edc15c2 oppure è questa ? perchè i pin out sono diversi una dall'altra

se non è questa non provare perchè rischi di bruciare la centralina

[PINOTUNING]

la tua ecu è un edc15c2 oppure è questa ? perchè i pin out sono diversi una dall'altra

se non è questa non provare perchè rischi di bruciare la centralina

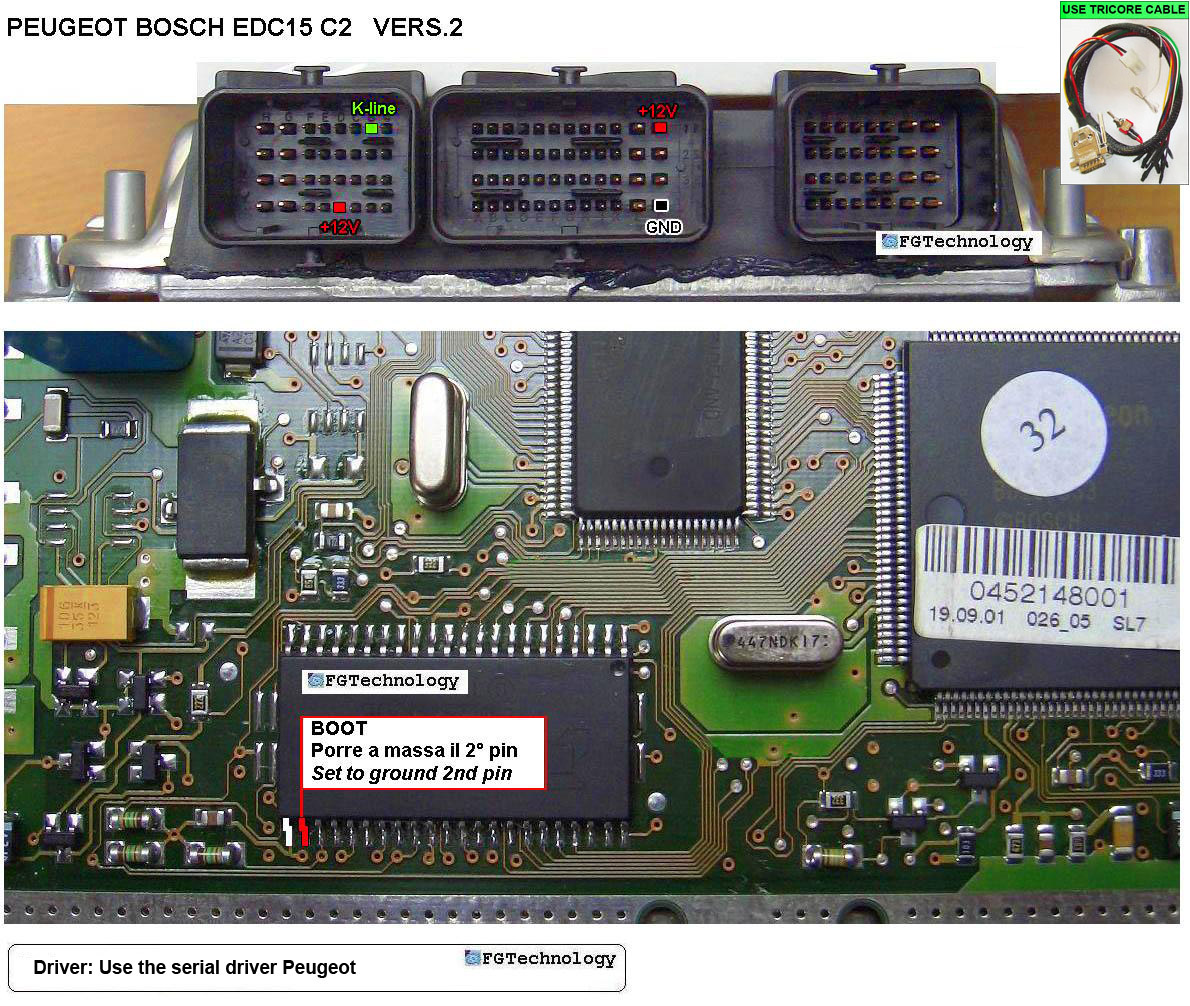

secondo me è questa della foto che ho postato io , infatti se noti il terzo connettore della centralina

è piu distaccato dai primi 2 , praticamente come la tua foto

invece nel pin out che stai seguendo tu i 3 connetti della centralina sono vicini

[PINOTUNING]

secondo me è questa della foto che ho postato io , infatti se noti il terzo connettore della centralina

è piu distaccato dai primi 2 , praticamente come la tua foto

invece nel pin out che stai seguendo tu i 3 connetti della centralina sono vicini

scusami volevo dire al contrario......

[brelto85]

Sulla scocca della centralina c'è EDC15C2 ma il terzo blocco a destra è più staccato rispetto all'immagine che hai allegato (vedi la mia immagine al post 3)

[PINOTUNING]

Sulla scocca della centralina c'è EDC15C2 ma il terzo blocco a destra è più staccato rispetto all'immagine che hai allegato (vedi la mia immagine al post 3)

si ho visto la foto è quella di una edc15c2 quindi il tuo pin out è giusto

[brelto85]

si ho visto la foto è quella di una edc15c2 quindi il tuo pin out è giusto

Bene, quindi dici che farla in boot mode è rischioso? sinceramente questa centralina mi serve solo per sperimentare però non vorrei bruciarla

Come dicevo prima vorrei capire il perchè alcune si possono leggere solo con i pinout e altre in bootmode

[baba]

fare un boot non ce pericolo quando viene fatto bene ,il boot serve a aprire la programmazione a la lettura o scrittura quando ce un crypt una sicurezza, protezione del soft antituning ecc... secondo le centraline e le strategia di programmazione  dalle diverse ditte

[Gianniglf]

quella non è una edc15c2 ma una edc15c3. La c2 ha un unico connettore, mentre la c3 ne ha 3.. Prova ad usare il protocollo giusto, dovrebbe leggerla

[PINOTUNING]

quella non è una edc15c2 ma una edc15c3. La c2 ha un unico connettore, mentre la c3 ne ha 3.. Prova ad usare il protocollo giusto, dovrebbe leggerla

sei sicuro ??

[brelto85]

PINOTUNING l'immagine che hai allegato l'avevo trovata anche io però avevo notato che differiva da quella contenuta nella documentazione del galletto

Infatti il pin a massa era solo M4. Cambia qualcosa? (ad ogni modo ho provato in entrambe le soluzioni e da lo stesso errore)

[brelto85]

Se quindi mi confermate che non ho speranza di leggere la EDC15C2 anche in bootmode, vorrei chiedervi se per caso qualcuno ha lo schema pinout di una Siemens SID 881? Nel galletto non c'è e dato chè è l'altra centralina che possiedo con cui posso giocarci, vorrei provare a leggerla se dite che posso riuscirci (sempre con il mio galletto clone)



In alternativa mi dite se acquistando un K-TAG o altro (sempre clone) ho più probabilità di leggere le centraline sopracitate?
