Gq-4X Come Leggere At28C64B

[sisco]

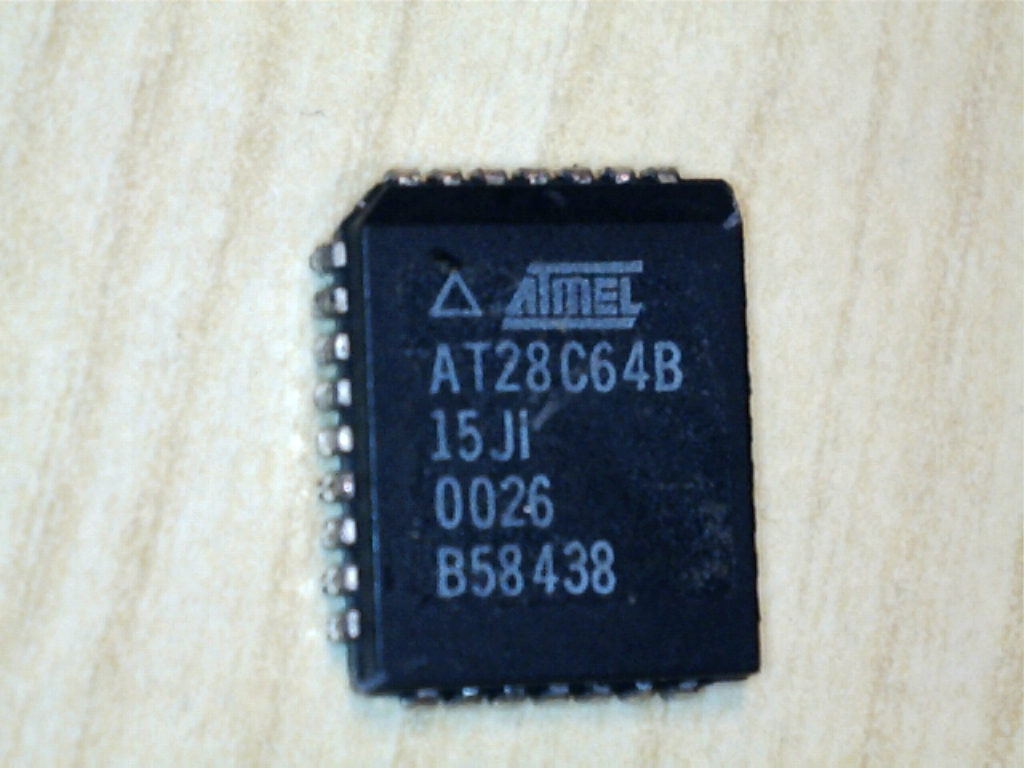

Ciao tutti ragazzi ho comprato il gq-4x e sto facendo delle prove di lettura, ho una memoria che è siglata at28c64b, il programmatore la porta nel suo database ma da istruzioni mi dice che non ci vuole adattatore, ma come è possibile visto che la memoria è rettangolare (9 pin da un lato e 7 dall'altro) e non saprei come metterla nella base del programmatore; ora insieme al programmatore ho comprato anche 3 adattatori:

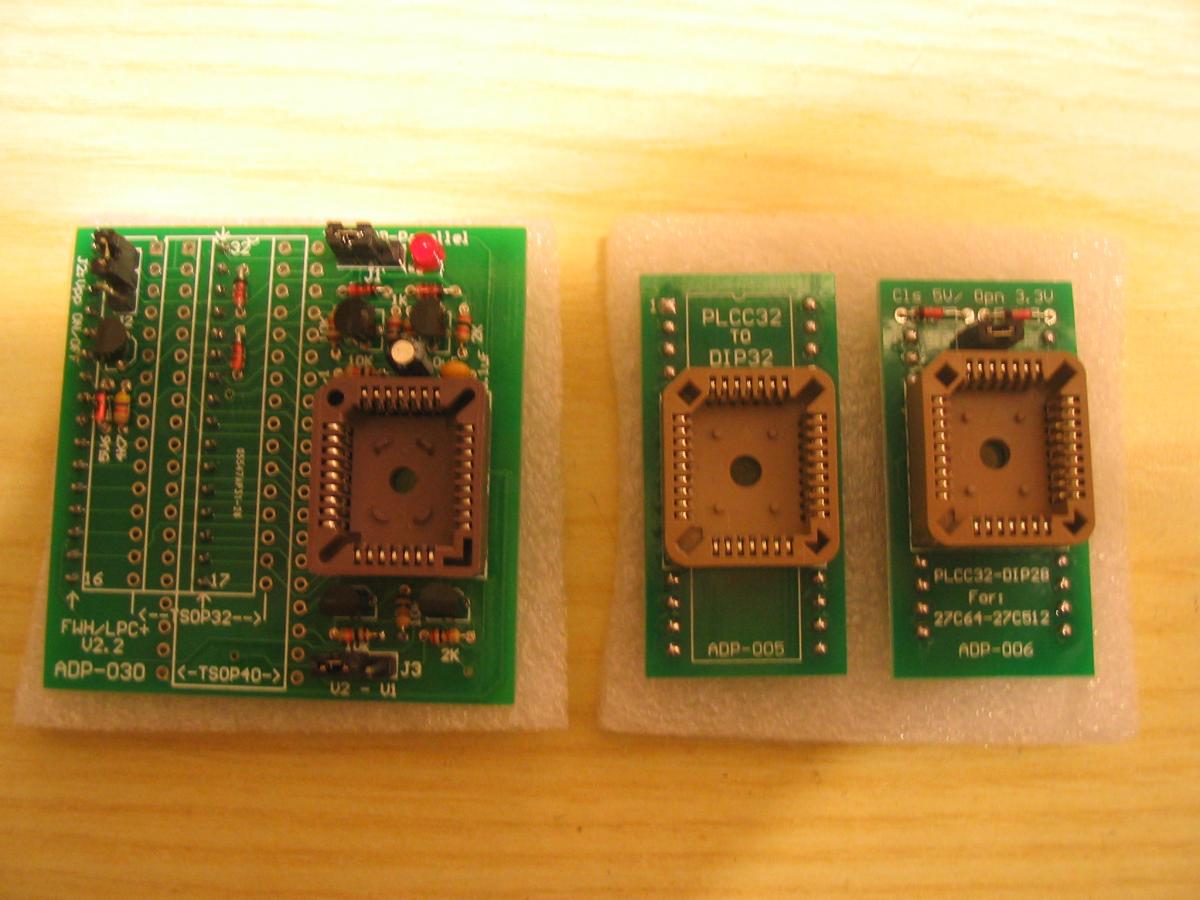

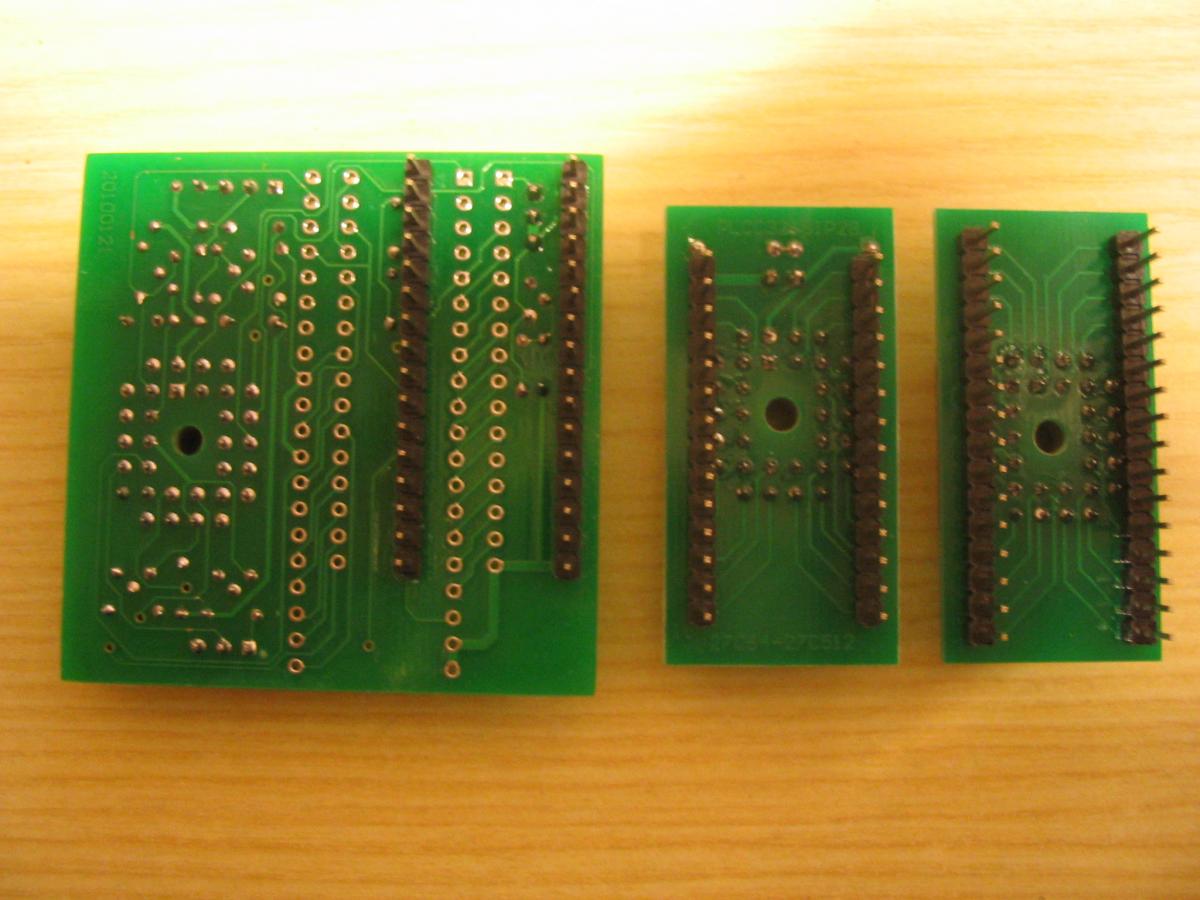

adp 005   adp 006   adp 030;  in tutti e tre ci sta la eprom fisicamente però non so quale utilizzare, per non iniziare bruciando qualcosa chiedo consiglio a qualcuno di voi che è più esperto.

allego delle immagini.

grazie in anticipo a tutti quelli che vorranno aiutarmi



[Anto30]

Interessa anche a me. Ho appena acquistate GQ-4X Anch'io.

[sergio74]

dove hai acquistato il tool, perchè io ho anche gli adattatori per le plcc, ma non sono come quelli tuoi ,sono dei semplici adattatori senza resistente e diodi,appena posso vi posto una foto

[sisco]

Ciao Sergio ho acquistato da Mcumall, ho preso il full propio perchè  aveva qualche adattatore, finora ho letto una 25c256, ma non avendo modo di metterla sul support ho saldato 8 fili ai piedini, l'ha letta ho provato a cancellarla ma non la cancella, ho provato a scriverci su un file letto in bdm di una ecu equipaggiata con una memoria simile a lo ha scritto, poi ho letto una b58541=27c512, ho però visto che ha la finestrella in centro (mi pare di aver letto che si cancellano solo con la luce ultravioletta) non ho provato ne a cancellarla ne ha riscriverla, adesso vorrei provare a leggere la eprom menzionata al primo post (at28c64b) ma non sò quale adattatore usare ne il verso in cui posizionarla, la mia paura è di fare dei danni non tanto alla memoria in quanto la ecu dove l'ho presa è bruciata, ma posso fare danni al programmatore?

grazie delle risposte, voglio fare un po di esperienza

[sergio74]

il programmatore se non sbaglio se il componente da leggere non è messo bene te lo dovrebbe dire, comunque prima di metterlo nel gq vedi come ti dice di metterlo e ti comporti di conseguenza,il puntino che ti fa vedere nel componente in figura è il pin 1

[sisco]

il programmatore se non sbaglio se il componente da leggere non è messo bene te lo dovrebbe dire, comunque prima di metterlo nel gq vedi come ti dice di metterlo e ti comporti di conseguenza,il puntino che ti fa vedere nel componente in figura è il pin 1

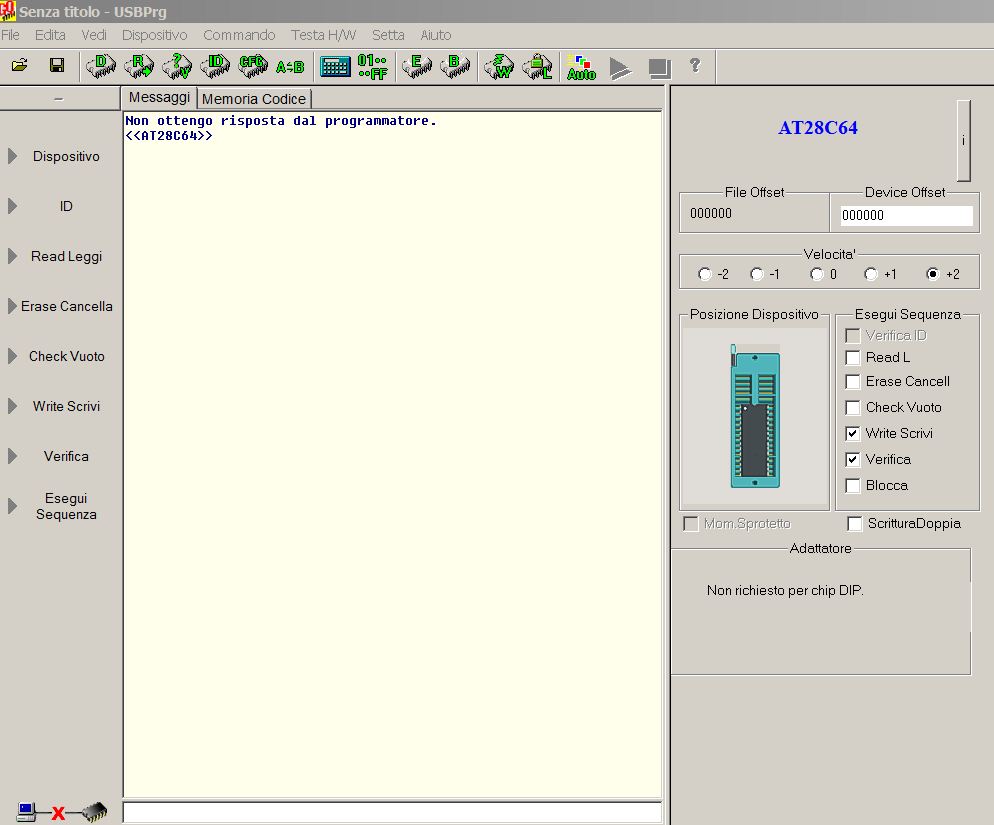

Ciao Sergio se vedi la figura dove ho selezionato una 28c64 mi dice che non è richiesto l'adattatore ma quella che voglio leggere io è diversa da quella della figura del programma quindi deduco che ci voglia l'adattatore, solo che non so quale posso usare dei 3 che ho in quanto potrei metterla in tutti e 3.

Il fatto che il puntino indica il n° 1 lo avevo capito e penso che il programmatore setta le uscite in base alla eprom che selezioni, quindi se sbagli si potrebbe bruciare qualcosa, oppure sbaglio?

[sergio74]

gli adattatori che mi sono arrivati  sono 4 in base al numero di pin , non sono come quelli tuoi,quindi non so' a sto punto cosa dirti

[FZFazer]

Ti dice adattatore non richiesto per chip dip. Quella eprom non é dip ma plcc.

Modificato 8 Aprile 2015 da FZFazer

[FZFazer]

Devi usare l'adattatore adp005

[sisco]

Devi usare l'adattatore adp005

Ciao FZFazer, grazie per essere intervenuto infatti ho fatto una ricerca in rete e sui documenti scaricati anche da ecutuning è ho capito la differenza tra una dil/dip e una plcc, allora ho controllato i pin dell'adattatore adp 005 e ho visto che il n°1 dell'adattatore corrispondeva al n°1 della eprom il n°2 al n°2, e così via, allora ho provato a leggere con adp 005 ma non ha letto, con nessuna velocità, l'adattatore l'ho posizionato tutto in basso (come se stessi mettendo su una dip come quella in figura); o meglio ha letto ma il risultato è una serie di zeri seguita da una serie di ff e così via, avrei dovuto trovarci una mappa, adesso dissaldo un'altra eeprom è provo di nuovo.

[Sauro.Trotta]

Come qualcuno ha già detto la AT28c64B è disponibile da atmel in 3 package.
Premesso che il GQ-4X è in grado di leggerli tutti e 3 le tipologiè, facendo i collegamenti esatti e usando l'adattatore esatto, senza adattatore legge solo il PDIP.

[sisco]

Ciao Sauro, puoi essere più chiaro?, (sono le prime prove è sono inesperto), l'adattatore adp 005 che ho messo in figura non va bene per questa eeprom?, se non va bene puoi darmi indicazioni o postare qualche foto di un adattatore che va bene? (se ne hai qualcuno sottomano).

grazie

[sisco]

ok ragazzi sono riuscito a leggere la memoria  AT28c64B  ho usato l'adattatore       adp 006 plc32-dip28      anche se ha 2 piedini in meno ha letto lo stesso e il risultato mi sembra attendibile.

avrei un altra domanda: sapete dirmi quando è che si usa l'alimentatore esterno da 9 volt  (se si usa qualche volta)
