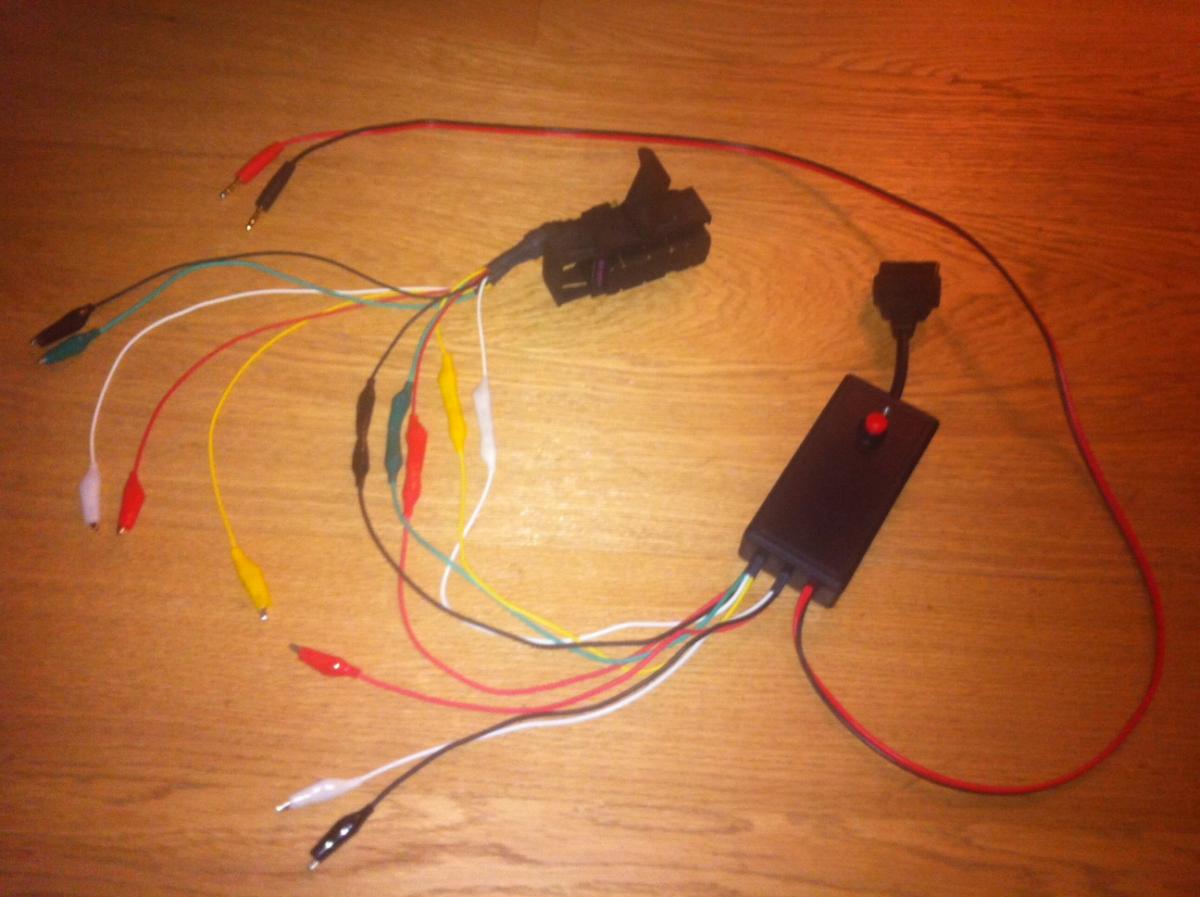

antonellorm68 Inviato 26 Marzo 2013 Condividi Inviato 26 Marzo 2013 Ciao ragazzi ho appena terminato e testato questa specie di interfaccia utile per connessioni rapide al banco tra i vari lettori OBD2 e le centraline Bosch EDC16+ e Marelli MJD. Ho usato una presa femmina OBD2, un connettore maschio a 94 pin, vari spezzoni di cavetto con apposito coccodrillo separando +12,Massa,CAN HI, CAN Low, KLine, sia per le Marelli che per le Bosch, cavetto rosso-nero per alimentare il tutto. Il pulsante con il led rosso sul contenitore nero serve quando abbiamo necessita di alimentare la linea injection con +12V. Funziona bene testato con centraline Bosch EDC16c9, Bosch EDC16c39, Marelli MJD e lettura con MMPS, GALLO2, GALLO1260 4 Link al commento Condividi su altri siti Altre opzioni di condivisione...
turbobit Inviato 26 Marzo 2013 Condividi Inviato 26 Marzo 2013 complimenti! hai realizzato tutto tu? Link al commento Condividi su altri siti Altre opzioni di condivisione...
antonellorm68 Inviato 26 Marzo 2013 Autore Condividi Inviato 26 Marzo 2013 si certo, mi ero stufato ogni volta di prendere le foto dei pinout, cercarmi i pin corretti dalla matassa dei fili del connettore 94 pin, poi oltretutto sei sempre a rischio cortocircuiti vari, mentre cosi intanto connetti il connettore alla centralina, colleghi i 5 coccodrilli colorati, alimenti il tutto e leggi al banco come se fossi in auto. Dimenticavo, ovviamente se non si dispone del connettore di una centralina specifica, collegando direttamente ai pin si può leggere qualunque centralina. Link al commento Condividi su altri siti Altre opzioni di condivisione...
lucauca Inviato 13 Aprile 2013 Condividi Inviato 13 Aprile 2013 Complimenti! Link al commento Condividi su altri siti Altre opzioni di condivisione...
EcuTek92 Inviato 13 Aprile 2013 Condividi Inviato 13 Aprile 2013 bel lavoro..complimenti Link al commento Condividi su altri siti Altre opzioni di condivisione...
jared_poe Inviato 23 Maggio 2013 Condividi Inviato 23 Maggio 2013 Ciao, anche io da un po stò cercando di costruire un interfaccia come questa, solo che non riesco a reperire un connettore 94 pin per le bosch edc16, tu dove l'hai trovato? rottamaio? Link al commento Condividi su altri siti Altre opzioni di condivisione...
omt Inviato 15 Agosto 2013 Condividi Inviato 15 Agosto 2013 Bella davvero... Sarebbe utile uno schema x poterla riprodurre! Link al commento Condividi su altri siti Altre opzioni di condivisione...
Macilo69 Inviato 1 Settembre 2013 Condividi Inviato 1 Settembre 2013 Bel lavoro, complimenti , come si dice da noi " ci vuole dell sbuzzo (ingegno)" ! . Come suggerito da omt (con il tuo consenso) "Sarebbe utile uno schema .......!". Altrimenti puoi dare una dritta su dove si possono scaricare i pin-out delle centraline Bosch EDC 15 ,15+ e 16 e magari altre ? Grazie. Link al commento Condividi su altri siti Altre opzioni di condivisione...
lucauca Inviato 2 Settembre 2013 Condividi Inviato 2 Settembre 2013 Quoto Link al commento Condividi su altri siti Altre opzioni di condivisione...
narciso34 Inviato 17 Settembre 2013 Condividi Inviato 17 Settembre 2013 bel lavoro...bravo! Link al commento Condividi su altri siti Altre opzioni di condivisione...
147q2 Inviato 18 Settembre 2013 Condividi Inviato 18 Settembre 2013 complimenti Link al commento Condividi su altri siti Altre opzioni di condivisione...
enzopezzano Inviato 19 Settembre 2013 Condividi Inviato 19 Settembre 2013 sti c...i!!!!!!!!! Link al commento Condividi su altri siti Altre opzioni di condivisione...
elaboratore Inviato 21 Settembre 2013 Condividi Inviato 21 Settembre 2013 che alimentore usi??? Link al commento Condividi su altri siti Altre opzioni di condivisione...
