[maurodami]

Grazie tante!!!!!!!!!! Mi confermate se lo schema di collegamento della IAW 59AF vale anche per 59M e 5AM (moto ducati)?

[nikolas]

ecco a te

ecco a te

[maurodami]

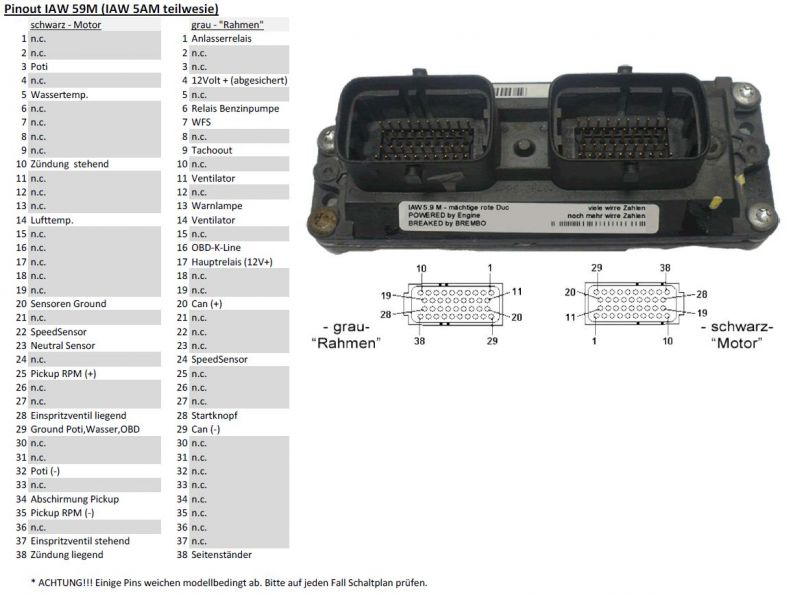

Non vorrei sbagliare ma da quello che ho capito (per collegare al banco unA 59M oppure una 5AM) devo usare questi collegamenti

- pin 4 collegato a +12 Volt

- pin 17 collegato a +12V

- massa su carcassa

- pin 16 su linea K

é coRretto o manca qualche collegamento?

[Vincenzo500]

Ma come lo vai a leggere....in BDM?puoi anche riparare le 59f quando si rompono?

[maurodami]

Ho provato a leggere una 59M proprio con questi collegamenti

- pin 4 collegato a +12 Volt

- pin 17 collegato a +12V

- massa su carcassa

- pin 16 su linea K

nonostante c'era da collegare anche il pin 10 ed il pin 34 al negativo, il sistema ha funzionato comunque sono riuscito a scaricare la mappa sul PC (in futuro collegerò comunque anche i pin 10 e 34)

per Vincenzo

Per come dicevo ho fatto questa prova su una 59M HW010 che è di una moto Ducati, ma ho usato un programmino specifico per moto Ducati.

Per riguardo la tua domanda non so dirti altro...........non so neanche cosa bisogna fare per scaricare in BDM (significa boot mode?) ne tanto meno come si fa a riparare un centralina.

Ciao

Mauro
